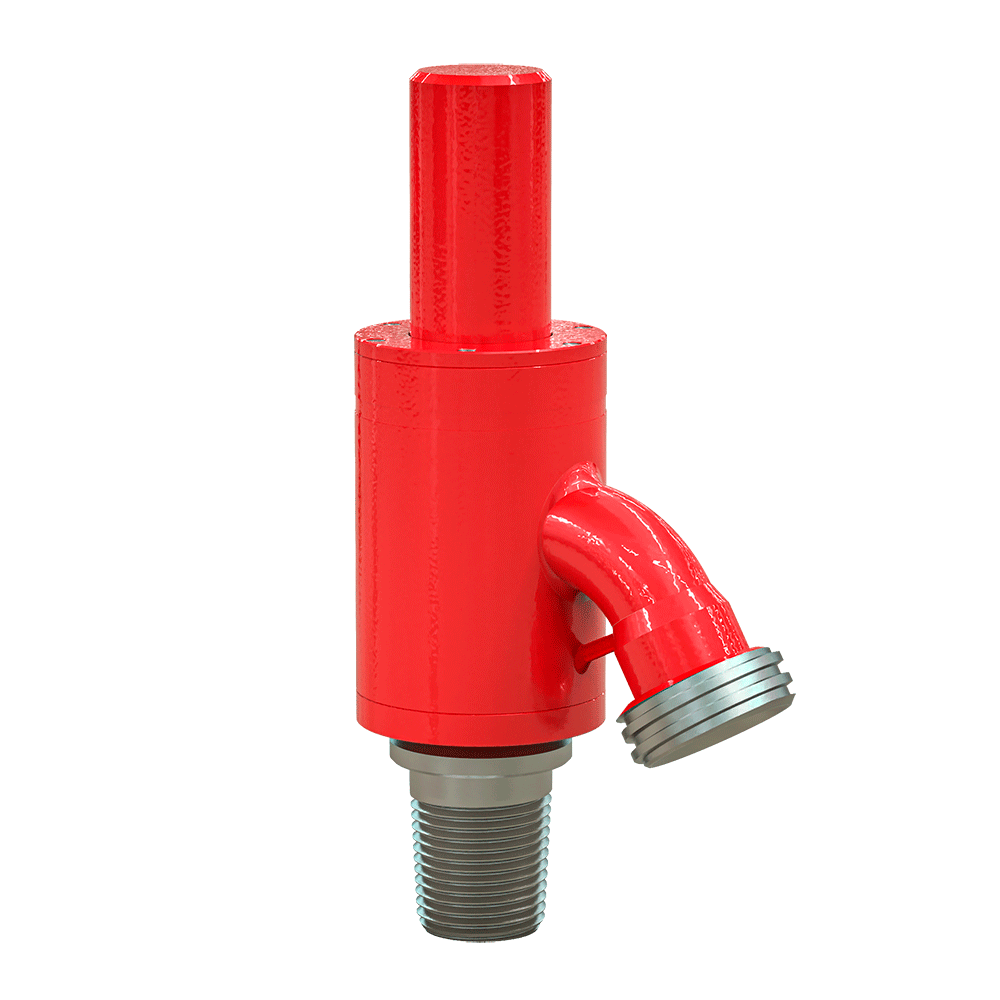

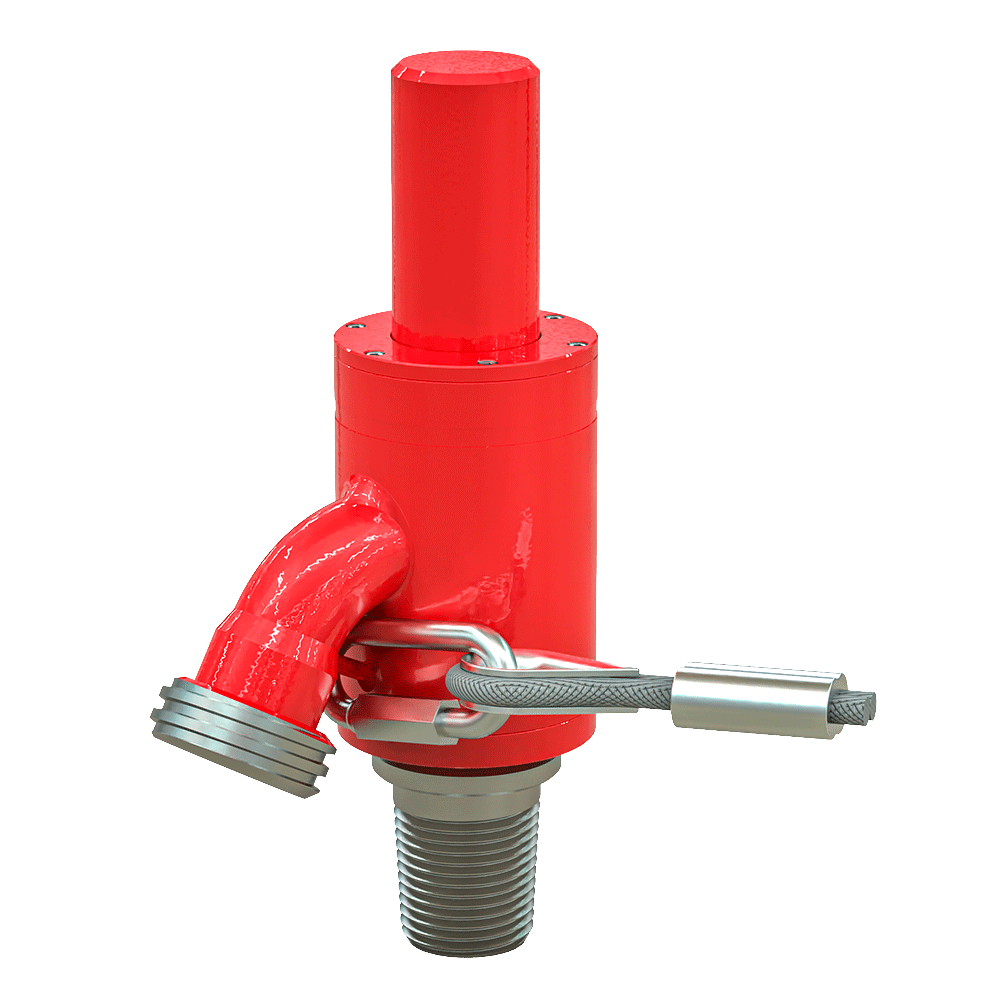

Вертлюг предварительной промывки ВП-П-50Р1

Вертлюг предварительной промывки ВП-П-50Р1 предназначен для установки в колонну обсадных труб при проведении технологических операций и предварительной промывки колонны, для предотвращения осложнений и прихватов.

Особенность конструкции вертлюга предварительной промывки ВП-П-50Р1 позволяет применять его без элеватора (устанавливается через переводник на обсадную колонну и подсоединяется к линии промывки через рукав с БРС-2”).

Ствол вертлюга имеет присоединительную замковую резьбу З-83 по ТУ-1324-001-86528288-2010 с большим моментом свинчивания, что снижает вероятность самоотвинчивания вертлюга при эксплуатации, а также конструкция может воспринимать значительные изгибающие нагрузки от бурового рукава.

ТУ 3661-001-79560377-2009

Технические характеристики вертлюга предварительной промывки ВП-П-50Р1

Наименование характеристик ВП-П-50Р1
Рабочее давление прокачиваемой жидкости, МПа (атм.) 21 (210)
Рабочая температура окружающей среды, °С от -40 до +45
Диаметр проходного отверстия ствола, мм 50
Диаметр проходного отверстия бокового отвода, мм 50
Присоединительные размеры на стволе, ТУ-1324-001-86528288-2010 З-83
Присоединительные размеры на подводе Сп. тр. 98,8х12,7
Габаритные размеры, LxWxH, мм, не более: 495х275х143
Масса, кг, не более: 28,4

Материал деталей: сталь 40Х ГОСТ 4543-71 со спец. термообработкой, предел текучести 650 МПа.
